魯禹低溫空氣源熱泵（空氣能中央空調）1200平米采暖制冷工程之北京市昌平區水資源局興壽水利管理服務站

一、客戶簡介：

北京市昌平區水資源局興壽水利管理服務站地址位于興壽鎮興壽村，站長馮維柱，于1996年9月21日在北京工商局登記注冊掛牌成立，公司主要經營并負責轄區內的水土保持保護、水利、環境和公共設施管理和其他水利管理活動業務。本次煤改空氣源熱泵工程也是水務站配合興壽鎮人民政府清理整治工業大院拆除項目,打贏首都藍天保衛戰的一次身體力行的實施工程。

    二、工程概況

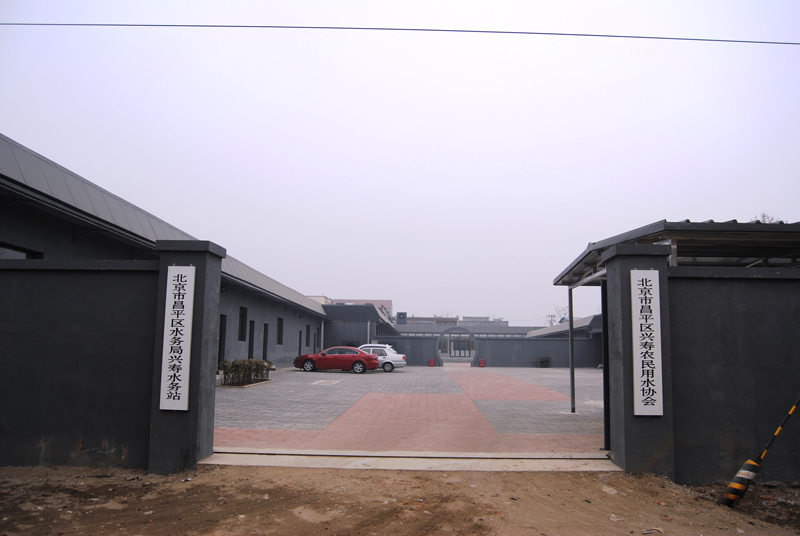

    項目名稱：北京市昌平區水資源局興壽水利管理服務站

    項目地點：北京市昌平區興壽鎮興壽村

    建筑結構：普通磚混平房（外墻無保溫）宿舍和辦公室共計48間，制冷采暖面積為1200㎡。

      項目內容：魯禹低溫空氣源熱泵采暖制冷系統工程

    方案設計理念：實現“低溫采暖，高溫制冷”從而達到節能目的。通過對項目系統的集成控制，達到“恒溫、恒濕、恒氧、恒靜、恒潔”的目標，并達到節能的目標。

    機組功能應用：采用魯禹低溫空氣源熱泵機組和風機盤（空氣能中央空調）管為水務站提供冬季采暖熱量，且機組最低運行溫度可達-25℃，冬季不用任何輔助能源可正常工作，夏季亦可為水務站提供制冷。

    三、設計目標

    冬季采暖面積為1200㎡，室內設計溫度范圍18℃-23℃，冬季設計室外平均溫度為：-4℃~5℃。供暖末端采用風機盤管采暖,

    夏季制冷面積為1200㎡，室內設計溫度范圍23℃-26℃，夏季設計室外平均溫度為：19℃~29℃。制冷末端采用風機盤管制冷,

      恒溫：冬季開啟地暖模式，可保證室內18-23℃恒溫，夏季開啟空調與地暖同時制冷模式，可保證室內23-26℃恒溫。

      恒濕：冬季通過地暖升溫除濕，夏季通過空調制冷除濕，可保證室內相對濕度60%恒濕。

      恒氧：通過新風設備的配合，可及時將室內污染氣體排出室外，同時將室外新鮮空氣引進室內，保證室內空氣的清新度。

      恒潔：通過新風系統的初效過濾和風機盤管內置凈化箱有效去除室內外PM2.5，保證室內空氣的清潔。

      恒靜：冬季采暖采用地板輻射采暖，夏季制冷采用地板輻射制冷，同時風機盤管開最小檔輔助制冷和除濕，室內無噪音、無吹風感，舒適度較高。

    四、設計依據：

     1、《采暖通風與空氣調節設計規范》(2008版)

     2、《地面輻射供暖技術規程》(JGJ142-2012)

     3、《建筑給排水及采暖工程施工質量驗收規范》(GB50242-2002)

     4、《低溫熱水地板敷設供暖系統施工安裝》(03K404)

     5、《細石混凝土地面施工工藝標準>(704-1996)

     6、《建筑給水排水及采暖工程施工質量驗收規范》(GB50242-2002)

     7、《建筑工程施工質量驗收統一標準》(GB50300-2001)

     8、其他相關規范和標準

    五、氣象參數參考

  昌平區屬暖溫帶，半濕潤大陸性季風氣候。春季干旱多風，夏季炎熱多雨，秋季涼爽，冬季寒冷干燥，四季分明。年平均日照時數2684小時，年平均氣溫11.8℃，年平均降水量550.3毫米。冬季溫度范圍一般為：-4℃~5℃,夏季溫度范圍一般為：19℃~29℃。

   六、熱負荷計算及低溫空氣能中央空調機組選型

    由于機組受氣溫、自來水水溫的影響，熱效率會發生變化，所以我們的方案是冬季最低溫度-7℃工況為標準計算機組的配備。其他時期的熱效率要高于方案設計的標準。

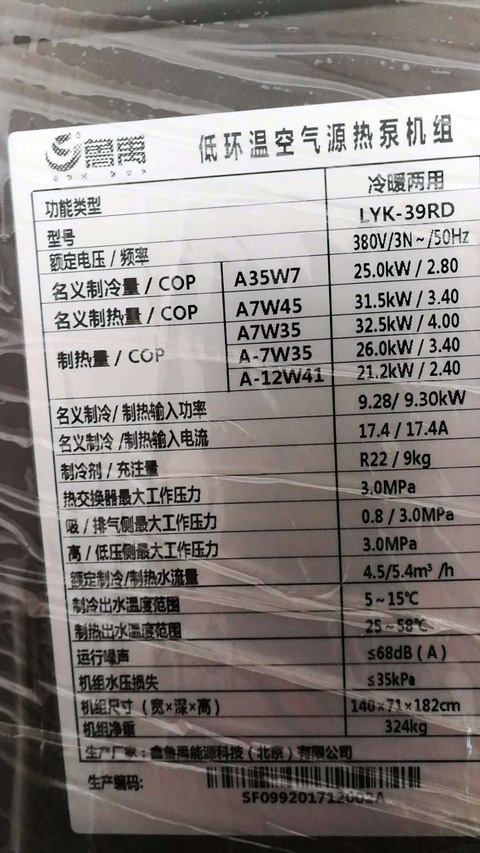

    在冬季-7℃工況下，YLK-39rd機組制熱量為26.0KW，額定輸入功率：9.30KW ;在夏季35℃環境下7℃制冷量為25.0KW，額定輸入功率：9.28KW;

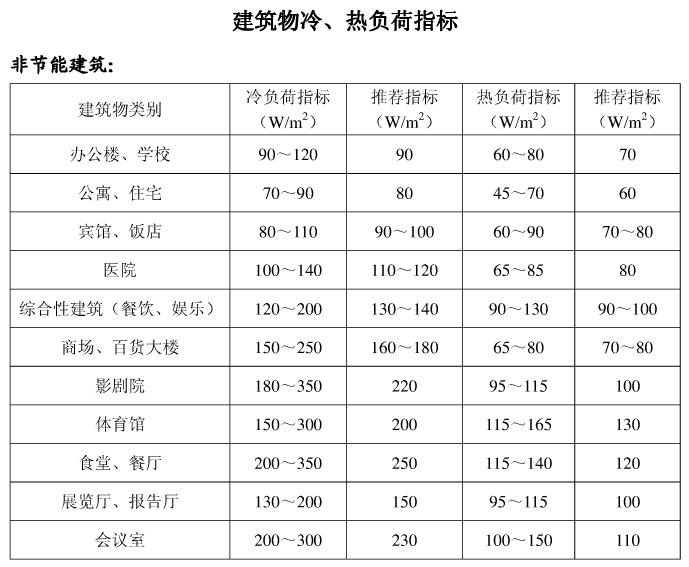

    依據《全國主要城鎮采暖期有關參數及建筑物耗熱量、采暖耗煤量指標》并考慮該水務站平房四周空曠且透熱高的建筑耗能情況，冷熱負荷給定及機組選型計算如下：

    冬季供暖熱負荷計算：(26.0KW*4)/1200㎡=86.67W/㎡

    夏季制冷負荷計算：(25kw*4)/1200㎡=83.33W/㎡

    結論：采用四臺魯禹低溫空氣源熱泵LYK-39RD機組即可供應并滿足昌平區興壽水利管理服務站1200平米辦公室及宿舍（共48間平房房間）的冬季采暖和夏季制冷要求。

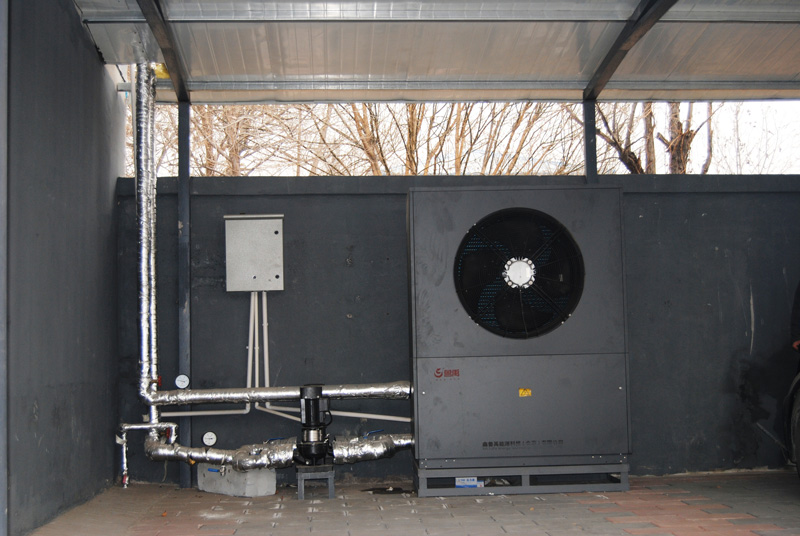

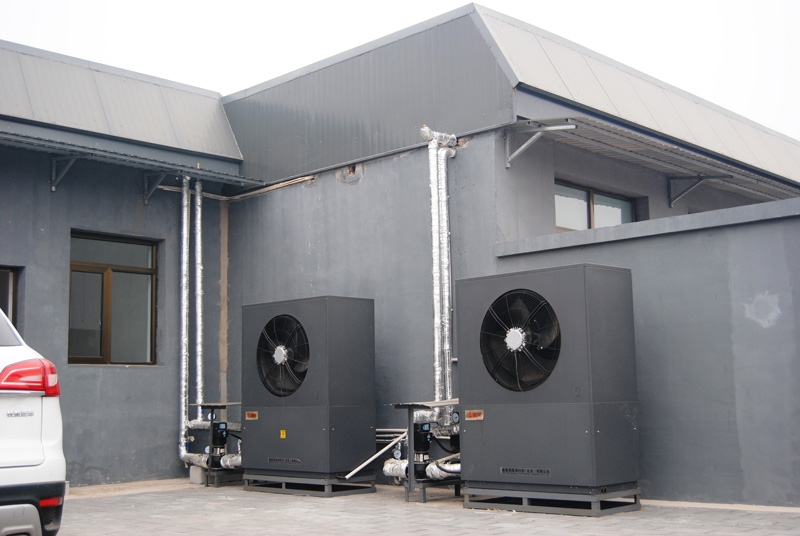

七、四臺魯禹LYK-39RD低溫空氣源熱泵機組安裝效果圖
