空氣源熱泵電鍋爐供暖解決方案

 項目名稱：北京某10000平米老舊小區燃煤鍋爐改造方案

  產品系統名稱：魯禹超低溫空氣源熱泵+魯禹大工業電鍋爐

  1.工程概況

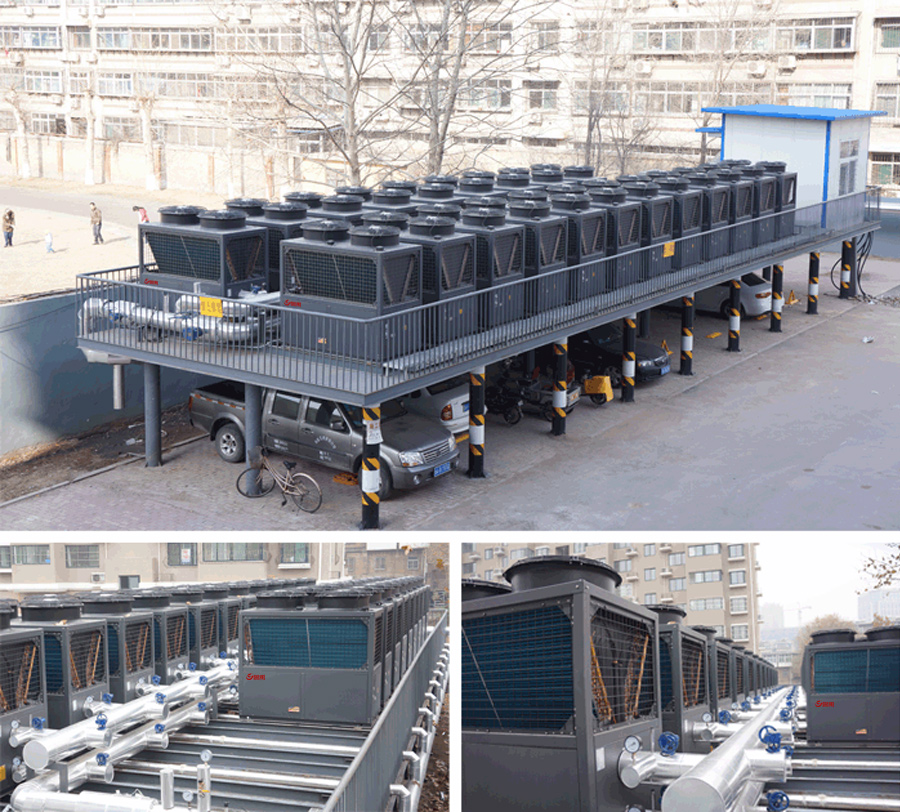

北京某老舊小區燃煤鍋爐集中供暖改造，建筑供暖面積約10000平米，采用魯禹超低溫空氣源熱泵+魯禹工業電鍋爐結合，末端為老式暖氣片。

2.工程要求：

維持原來的系統—晚間循環水供水溫度50～70℃，供回水溫差15～20℃;白天循環水供水溫度45～50℃，供回水溫差15℃。

  3.負荷計算：

10000㎡給定的熱負荷為45w/㎡，總熱負荷為45w×10000=450kw

 4.設備選型

   4.1主機選型

經負荷計算可知，該建筑冬季地供暖的熱負荷為450kw, 考慮到實際情況，供暖加5%的富裕量，即制熱需求為475kW，以上設計能滿足用戶的需要。魯禹超低溫空氣源熱泵lyk-71rd（25p）在0℃以上的制熱量是75kw。

  魯禹空氣源熱泵：475kW÷75kW≈7臺。

魯禹工業電鍋爐：475KW  1臺

  4.2設計方案：

末端維持老式暖氣片，空氣源熱泵主機串聯做同程，避免供回水溫差過大

空氣源熱泵系統出水溫度45～50℃、供回水溫差15℃，采用兩臺主機串聯的方式，幾組串聯機組做成同程：回水溫度35℃，先進入到第二臺空氣源熱泵主機，溫度提升至42.5℃，然后再進入到第一臺空氣源熱泵主機，溫度再次提升至50℃。

  （按國家標準設計的話應該是這樣做的，但實際當中我們應該要去考察現場，實際溫差可能不只是15℃，也有可能比我們想象重要容易，要根據實際情況設計。）

 5.費用估算以及與其他熱源設備的使用費用比較

  北京采暖期天數為123天，節能住宅的平均耗熱指標為20.6w/㎡(非節能建筑的熱耗指標差不多是節能建筑的一倍);北京白天16個小時的電價是0.5元/度，晚間8個小時0.1元/度(谷電0.3元/度，政府兩級補貼0.2元/度);魯禹25p空氣源熱泵熱泵的額定輸入功率為18.7kw，制熱功率75kw。COP擬為4.0(白天溫度高完全可以達到)。

每平方米的耗能=20.6w×24h×123d=60.8kwh

魯禹空氣源熱泵+魯禹電鍋爐采暖運行費用如下：

每平方米的運行費用=白天空氣源熱泵運行費用+夜間電鍋爐運行費用

=60.8kwh×16/24h×0.5元/kwh×1/4(COP)+60.8kwh×8/24h×0.1元/kwh=7.09元;

10000平米的冬季采暖費用則為7.09萬元

魯禹電鍋爐采暖運行費用如下：

  每平方米的運行費用

=60.8kwh×16/24h×0.5元/kwh+60.8kwh×8/24h×0.1元=22.3元;

10000平米的冬季采暖費用為22.3萬元

比前面的方案每年多出15.21萬元。

魯禹空氣源熱泵+魯禹電采暖爐結合優勢

  與固體蓄熱電鍋爐和空氣源熱泵采暖設備相比，這種方式綜合費用更低，剛在計算運行費用的時候就能得出這個結論，那么還有那些優勢呢?

  1)可以產高溫水：空氣源熱泵也可以采取這種方式產出高溫水，不需要對末端進行改動，既不需要增加暖氣片，也不用大費周折去動管道;

  2)運行更加穩定：空氣源熱泵都是在白天運行，即使在冬季極端低溫的情況下，寒冷地區白天的最低溫度都是在0℃以上，-15℃或者-20℃的極端溫度只會出現在凌晨三四點，而且時長很短，一年里的極端溫度加起也不會超過24小時，但這時候空氣源熱泵主機是不工作的，這樣就保證了空氣源熱泵的高效可靠運行;

  3)系統噪音低：魯禹空氣源熱泵主機外形結構、管理設計及零部件均通過計算機建模分析優化，內壁及主要噪聲源部件均增加吸音設計，噪音低于69分貝，而空氣源熱泵晚上不工作，魯禹電鍋爐無電機運行，不產生噪音。
